一、应用背景

　　在线路板（PCB）制造中，水平线电镀工序是形成金属导电层的关键环节，其工艺要求电镀液温度需严格控制在30-95℃范围内。传统加热方式（如电加热管、燃油锅炉）存在能耗高、温度波动大、环境污染等问题，而高温热泵加热系统凭借其高效节能和精准控温能力，逐渐成为该领域的节能环保解决方案。

　　二、高温热泵系统的工作原理

　　特种高温热泵基于逆卡诺循环原理，通过电能驱动压缩机，从低温热源（如环境空气或废水余热）中吸收热量，经压缩后转化为高温热能，再通过钛管换热器与电镀槽液进行热交换，实现加热与恒温控制。系统能效比（COP）可达2-3倍于传统锅炉，显著降低能源消耗。

　　三、应用方案设计

　　温度控制需求

　　电镀液需在30-95℃范围内稳定运行，低温时电镀速度慢，高温时需避免局部过热导致镀层不均匀。

　　目标控温精度需达到±0.5℃，以确保金属镀层厚度和导电性能的一致性。

　　系统配置

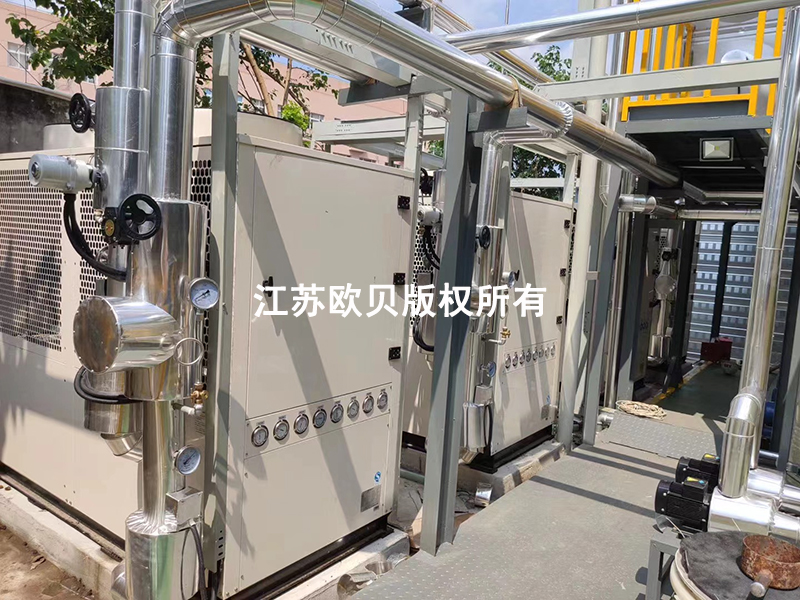

　　核心设备：选用江苏欧贝电镀用高温热泵机组，支持大功率输出（如100-200kW）和四级容量调节（100%、75%、50%、25%），适应不同生产负荷。

　　换热装置：采用钛合金材质换热器，耐腐蚀且与电镀液兼容。

　　智能控制：集成温度传感器、电动阀和循环泵，实时监测槽液温度。当温度低于设定值时，系统自动启动加热；达到目标温度后关闭，并通过循环泵维持均匀温度分布。

　　四、高效节能与温度控制的实现

　　节能效果

　　能源效率提升：相比传统电加热，高温热泵可节省70%的能耗，年运行成本降低约40%-50%。

　　余热回收：部分系统结合废水余热回收功能，进一步降低能耗。例如，利用电镀废水中的余热作为低温热源，实现能源梯级利用。

　　精准控温技术

　　动态响应机制：通过温度传感器实时反馈数据，系统可快速调节压缩机功率和循环泵流量，确保温度波动范围≤0.5℃。

　　均匀加热：采用循环加热模式，避免传统加热管局部过热问题，使电镀槽内温度分布均匀性提升至95%以上，显著提高镀层质量。

　　五、实际应用效果

　　某PCB制造企业引入江苏欧贝高温热泵系统后，取得以下成果：

　　经济效益：年电耗从传统电加热的120万度降至36万度，节能率达70%，年节省成本约50万元。

　　生产效率提升：温度控制稳定性使电镀速度提高20%，生产线产能从每日8000片增至9600片。

　　环保效益：完全替代燃煤锅炉，每年减少CO₂排放约200吨，符合国家“双碳”政策要求。

　　六、结论

高温热泵加热系统通过高效节能与精准温控技术，在线路板水平线电镀工艺中展现了很大优势。其不仅能满足30-95℃的严苛工艺需求，还可通过余热回收和智能调控实现综合能效提升。随着《推动热泵行业高质量发展行动方案》等政策的支持，高温热泵在电子制造领域的应用将进一步扩大，推动行业向绿色化、智能化转型。

　　如需进一步了解高温热泵加热系统详情或获取定制化服务，请联系我们客服，会有工程技术人员跟您对接，给您做详细方案和预算报价！
