在制药化工行业中，反应釜要参与进行各种工业工艺生产过程中，进行各种化学反应，反应釜内的材料要进行各种快速升降温，为了达到各种温度要求，可以采用亿家人双源高温热泵制冷热回收恒温系统来对反应釜进行高温、低温控温，达到间接降低反应釜釜内的物料温度的目的。

一、工程概况

1、项目地点：常熟某润滑科技有限公司

2、项目要求：反应釜恒温方案

3、晚上开启加热，加热功率30kw，开启率50%，运行时间8h，维持水温≧70℃；

4、白天生产，冷却塔降温，冷功率平均40kw，蕞大配置80kw，水温≦25℃。

二、方案设计及设备选型

1、采用亿家人双源热泵热水器，根据不同工况切换空气源、水源的工作模式。

2、白天生产，切换空气源制冷模式，控制水箱温度25℃。

3、晚上制热保温时，切换水源高温热水模式，利用冷水箱25℃冷水作为热源，产生70℃高温热水。

4、晚上恒温70℃8h，制热量120kwh，制冷量70kwh，水箱温度下降至24℃。

5、按加热保温工作时间8h，降温工作时间8h，运行耗电={《（11×8）-70/4.5》+（8.2×8）}/0.9=153.4kwh（整个系统按0.9的效率计算）。每小时平均9.6KW。

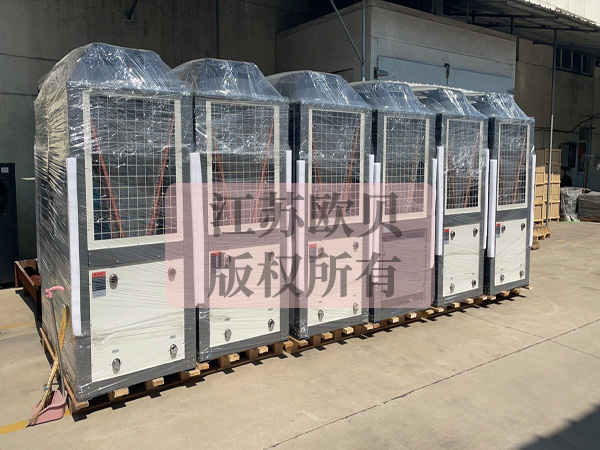

5、配置一台15匹亿家人双源高温热泵机组。

6、日立GB150变频压缩机，R134aA冷媒，冷水水箱温度25℃。水箱10吨保冷，晚上制热时储存冷量。白天制冷时，如冷量不够切换空气源制冷。热水水箱温度70℃，储热水箱2吨，制热时切换水源制热冷回收。

三、系统控制说明

1、热泵频率控制：根据水温控频率，水温高则频率高，水温低则频率低，超压时，频率降至蕞低。

2、制冷阀门控制：制冷模式开机，则制冷循环的阀门和水泵打开；制冷模式关机，则阀门和水泵关闭；制冷模式待机，阀门和水泵保持打开。

3、增加管道压力传感器，若阀门未打开，则管道压力高压报警。

4、热泵频率控制：根据水温控频率，水温高则频率低，水温低则频率高，超压时，频率降至蕞低。

5、制热阀门控制：制热模式开机，则制热循环的阀门和水泵打开；制热模式关机，则阀门和水泵关闭；制热模式待机，阀门和水泵保持打开。

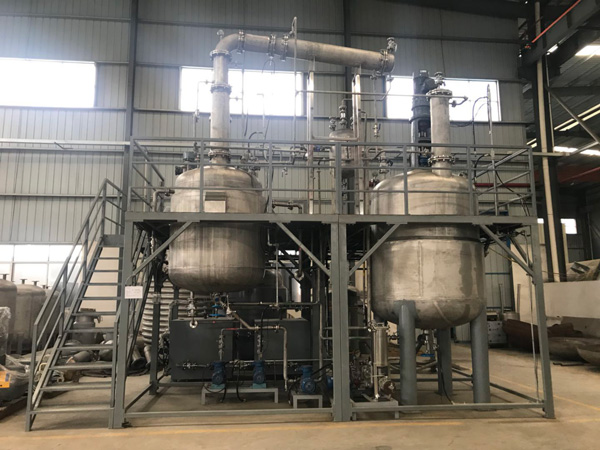

反应釜加热冷却系统是适用于制药、化工、实验室行业中连接反应釜进行制冷、加热反应的设备，主要功能应用于对玻璃反应釜、金属反应釜、生物反应器进行升降温、恒温控制。
