一、系统概述

　　基于LabVIEW的换热器性能试验系统是一个高度集成的自动化测试平台，专门用于评估各种换热器（热交换器）在模拟实际工况下的性能表现。该系统结合了高精度传感器、工业级硬件和LabVIEW图形化编程环境，提供全面的测试数据采集、实时控制和性能分析功能。

　　实现温度±0.1℃、流量±0.5%的工业级测量精度，30秒完成单工况测试（传统手动方案需10分钟）。

　　二、系统核心架构

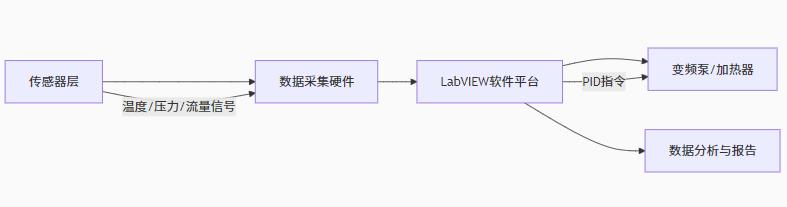

　　1、系统架构示意图

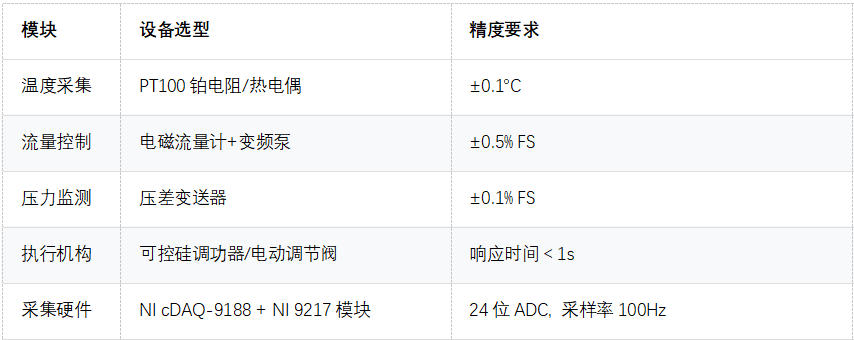

　　2、硬件组成

　　关键设计：温度传感器需插入管路中心流层（避开管壁边界层），流量计前后保留10倍管径直管段保证测量精度。

　　3、LabVIEW软件功能实现

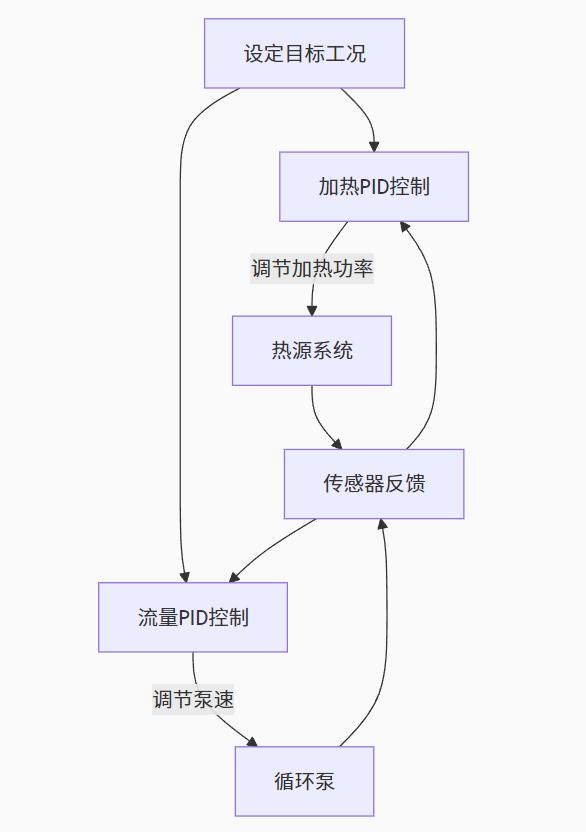

　　实时控制逻辑

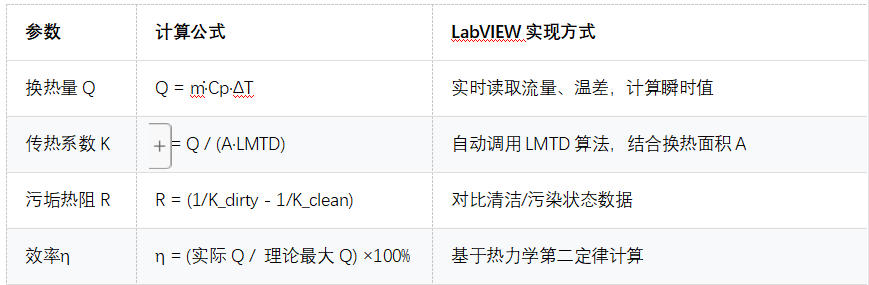

　　4、性能参数计算

　　三、拓展应用方向

　　1.AI性能预测

　　将历史测试数据导入自有模型，训练传热系数预测模型

　　2.数字孪生集成

　　通过OPC UA将实时数据同步至ANSYS仿真模型，实现虚拟调试

　　3.云平台监控

　　利用LabVIEW Web服务功能，远程监控新疆风电场换热器运行状态
